鍍鋅管在線噴漆專用設備電源

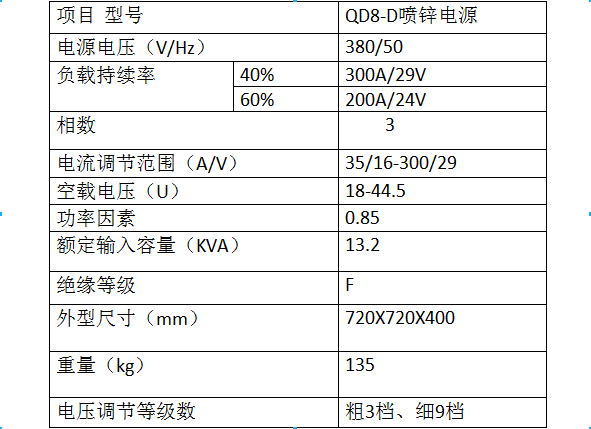

?主要技術參數
?原理及結構
2.1結構概述
設備將主電源整流器控制部分組合在一輕便的箱內，前面板上有一電源開關、電壓調檔開關、電源調節電位器、一個電源指示燈、一個電流表、一個焊接工作電壓表、后面板有電源進線夾座。
2.2原理概述
主變壓器初級有7個抽頭接至萬能轉換開關通過粗、細檔的不平衡調節，可得到30檔不同的電壓來滿足噴漆的需要。次級由整流橋組成。
?設備的電氣
3.1電弧噴漆電源與配套設備的連接電源
3.2電弧噴漆電源工作原理
風扇
?使用方法和注意事項
4.1打開空氣開關電源指示燈亮；
4.2選擇噴漆電壓，將面板上的紐子開關拔到“開”上，噴漆電壓表上就有電壓指示，通過面板上粗（粗檔1.2.3）細檔位調節到所需位置。
4.3送絲電壓調節（有兩種方法）
4.3.1將噴漆電壓調好后可調節送絲電位器大小來調節送絲電壓以滿足所需要。通常調至10-20V之間即可。
4.3.2也可將面板上紐子開關拔至“關”上，噴鋅電壓表就無讀數，也可調節面板上的電位器調節送絲電壓大小。
4.3.3將所要噴的線材送入導絲輪，對準槽并以一定壓力壓緊（軟金屬線材壓緊不動即可）。當噴漆時，面板上紐子開關打在“開”上，工作指示燈亮，2個裝換開關將噴漆電壓調至所需值，噴漆上開光打開，噴槍送絲，開始噴漆；噴槍上開關關上，噴槍停止送絲，噴漆停止。噴漆用的金屬線材要求清潔，表面無油、灰塵及氧化物。
?設備保養劑注意事項
5.1設備應該放置在溫差較小、塵埃矯少、地坪平整及干燥通風的位置，防止日曬雨淋。
5.2使用環境要求在-10到+40攝氏度之間。
5.3嚴禁在噴漆時進行電壓換擋。直流輸出端及電纜接頭應固定牢，不能有松動。
5.4在噴漆作業，尤其是大電流輸出時會出現10%左右的電壓下降幅度，這是正常現象，并非本機內有故障。
5.5設備接地、電源進線及電纜絕緣應保持良好。
5.6發現故障應及時排除，不得改動機內的控制和保護電路。
5.7打開總電源開關，風扇應正常運轉。如不轉，應切斷電源開關，否則將燒壞整流二極管。
5.8噴漆作業注意風向，使設備與人處于上風口。
5.9檢修噴槍或設定送絲電壓時，請將紐子開關拔在“關”上。
5.10噴槍每次裝死后應檢查噴嘴口，兩根金屬絲如相交不好，則對起弧不利。
5.11噴漆中兩根金屬絲在噴槍后面絕不能相碰。
5.12定期清掃，用刷子和干燥的壓縮空氣清除電源箱內各部件上的積塵，如環境惡劣，應縮短清掃周期。
5.13檢修設備需請合格的電氣人員，檢修請切斷電源。

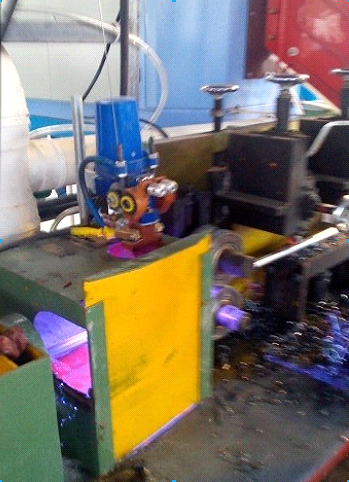

江蘇京生軟管有限公司現場圖

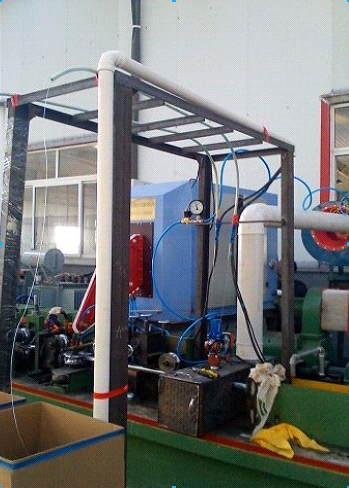

江蘇省防水布有限公司現場圖

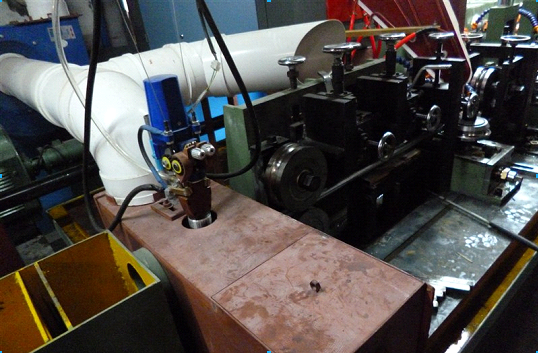

廣州沈氏管業有限公司現場圖
